一次还原铁粉（6万吨）_朝阳金河（集团）粉末冶金材料有限公司

一次还原铁粉（6万吨）

一、还原铁粉工艺流程

铁矿石→粗选→精选→隧道窑还原→破碎、磁选→还原炉→破碎→筛分→合批→包装成品

二、还原铁粉标准、性能、用途

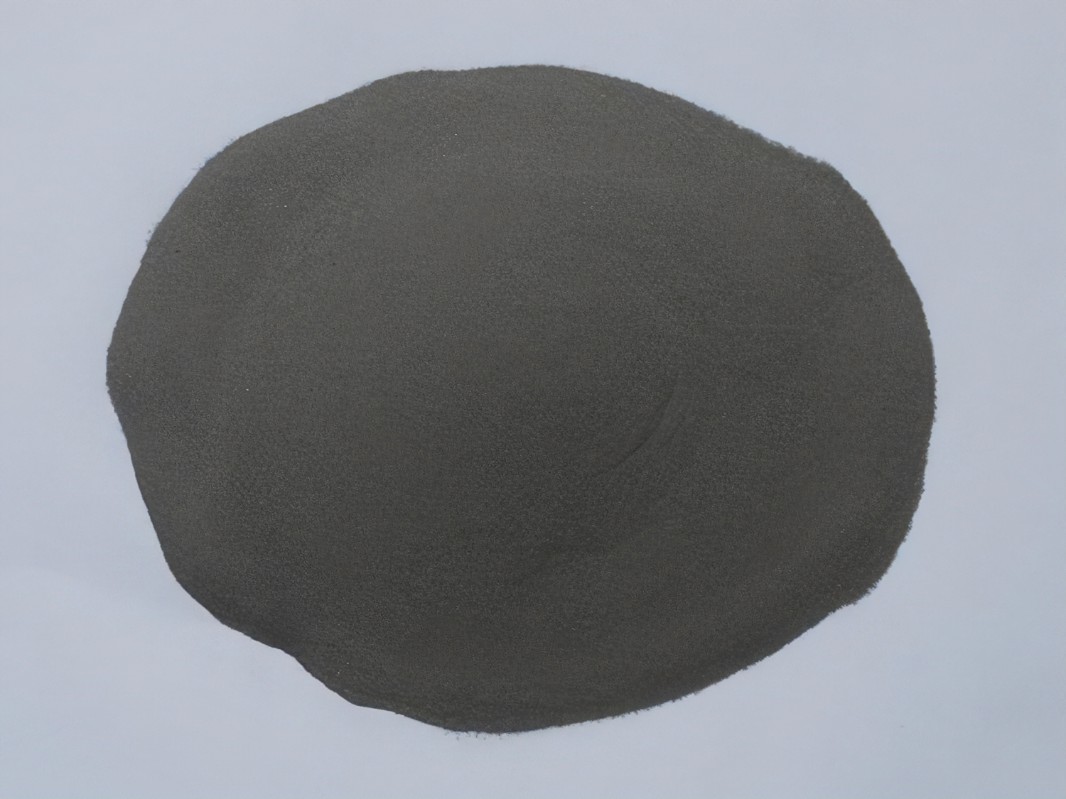

还原铁粉

牌号	化学分析（%）							物理性能			粒度分析%（目）				性能	用途
	C≤	Si≤	Mn≤	P≤	S≤	HL≤	TFe≥	松装比重g/cm³	流动性S/50g	压缩性g/cm³	+ 100	+200-100	+325-200	-325
									g≤	5t压力
JHF 100.23	0.015	0.010	0.010	0.009	0.009	0.30	99.00	2.20-2.45	35	6.62	≤3	36-46	余量	18-30	低松比、高纯度、高成形性	用于含油轴承、低密度粉末冶金异形件
JHF 100.25	0.015	0.010	0.010	0.009	0.009	0.30	99.00	2.40-2.60	32	6.65	≤3	38-48	余量	18-30	高纯度、高压缩性、高成形性	用于中高密度粉末冶金零件
JHF 100.27Z	0.012	0.010	0.010	0.009	0.009	0.24	99.00	2.65-2.80	32	6.74	≤3	40-50	余量	15-25	高松比、高纯度、高压缩性	用于中高密度粉末冶金零件
JHF 100.27C	0.010	0.010	0.010	0.009	0.009	0.24	99.00	2.60-2.80	32	6.74	≤3	35-45	余量	18-30	高松比、高纯度、高压缩性	用于中高密度粉末冶金零件及磁性材料
JHF 200.26	0.015	0.010	0.010	0.009	0.009	0.27	99.00	2.50-2.70	36	6.70	0	+200	30-45	余量	高纯度、高压缩性、高细粉含量	用于磁性材料、摩擦材料及硬质合金
												≤3
JHF 200.27	0.010	0.010	0.010	0.009	0.009	0.27	99.00	2.60-2.80	36	6.72	0	+200	35-45	余量	高纯度、高压缩性、高细粉含量	用于磁性材料、摩擦材料及硬质合金
												≤8
JHF 300	0.015	0.010	0.010	0.009	0.009	0.33	99.00			6.60		+325	400-325	-400	高纯度、含大量的超细微粉	用于磁性材料、摩擦材料及硬质合金
												≤5	20-40	余量
JHF 400	0.017	0.010	0.010	0.009	0.009	0.37	98.70			6.55		+400	+500-400	-500
												≤8	余量	≥55

铜包粉

牌号

化学分析（%）

物理性能

粒度分析%（目）

性能

用途

Cu

HL≤

松装比重g/cm³

流动性S/50g

压缩性g/cm³

+
100

+200-100

+325-200

-325

g≤

5t压力

JSF
100.23.10

9-11

0.30

2.10-2.40

36

≤3

35-50

余量

12-25

高浸油率、高成形性

用于含油轴承、粉末冶金零件

JSF
100.23.18

17-20

0.30

2.10-2.40

36

≤3

35-50

余量

12-25

JSF
200.23.18

17-20

0.30

2.40-2.60

40

+200

35-50

余量

≤5

Copyright 2014 朝阳金河（集团）粉末冶金材料有限公司版权所有技术支持：中国粉末冶金商务网

辽公网安备 21132402000035号
